人體靜電綜合測試儀規格說明書
產品簡介

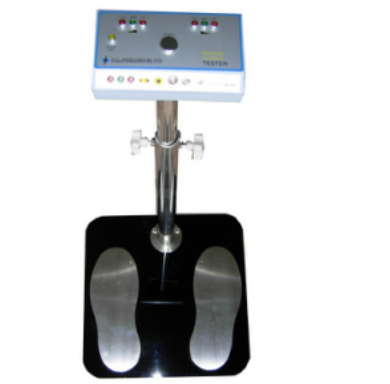

SL-031人體綜合測試儀是為測量人體綜合電阻（包括人體、手腕帶和鞋等的電阻）而設計的裝置。本儀器能對人體綜合電阻大于109Ω和小于105Ω時，進行檢測與報警，人體綜合測試儀配制了750KΩ-10MΩ電路（用于測試手腕帶）和750KΩ-100MΩ電路（用于測試鞋），此儀器是測試手腕帶和鞋套的理想先擇。
產品特點
1．本產品特點突出可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶、）一次完成ESD檢測。2．三個分別各三種狀態顯示，LO（低于設定值）、PASS（設定值范圍內）、HI（高于設定值）有報警功能。
3．欠電指示，當 BATTERY LOW 燈亮時，提醒用戶即使更換電池！否則測試參數精度下降。（使用電源適配器 DC 9V）
技術參數
Operating Temperature(操作溫度范圍) | 0-31℃ |
Humidity(濕度) | 0%-90%RH |
Size(尺寸)mm | 儀器：166(L)×96(W)×40(H) |
支架：400(L)×250(W)×800(H) | |
踏板：400(L)×450(W) | |
Weight(測試儀凈重) | 6.5kg |
測試儀高度調節范園 | 900mm-1470mm |
測試結果
Shoecovertestmargin(鞋測試) | 750KΩ-100MΩ | |
Wristcovertestmargin(手腕帶測試) | 750KΩ-10MΩ | |
ResistenceTolerance | (±20%)電阻 | |
Foot（鞋） | ≤740KΩ | Red(FailLo) |
750KΩ | Green(Pass) | |
100MΩ | Green(Pass) | |
≥110MΩ | Red(FailHi) | |
Wrist（手腕帶） | ≤740KΩ | Red(FailLo) |
750KΩ | Green(Pass) | |
10.5MΩ | Green(Pass) | |
≥11.5MΩ | Red(FailHi) | |
（此參數為國標）導電鞋為100KΩ-35MΩ根據用戶使用條件聲明校正。
使用操作
1、使用前將電池開關置ON位，如果顯示不正?；蚍澍Q器長鳴，表示機內電池欠電，請插入電源適配器充電可以直接啟機使用。靜態直流電流為小于9V/40mA。
2、ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線品上，手指輕輕按在金屬測試按鈕就一目了然地知道ESD裝備是否合格。注：請勿戴手套或用指甲按在金屬測試按鈕。正確使用。
安裝
1、將踏板上的配線支架底部穿出頂部。
2、三套M8*30MM將支架與踏板固定。
3、將配線插到儀器底部相對的插線插好。
4、將支架升降鎖緊鈕兩個鎖定支架高度。
